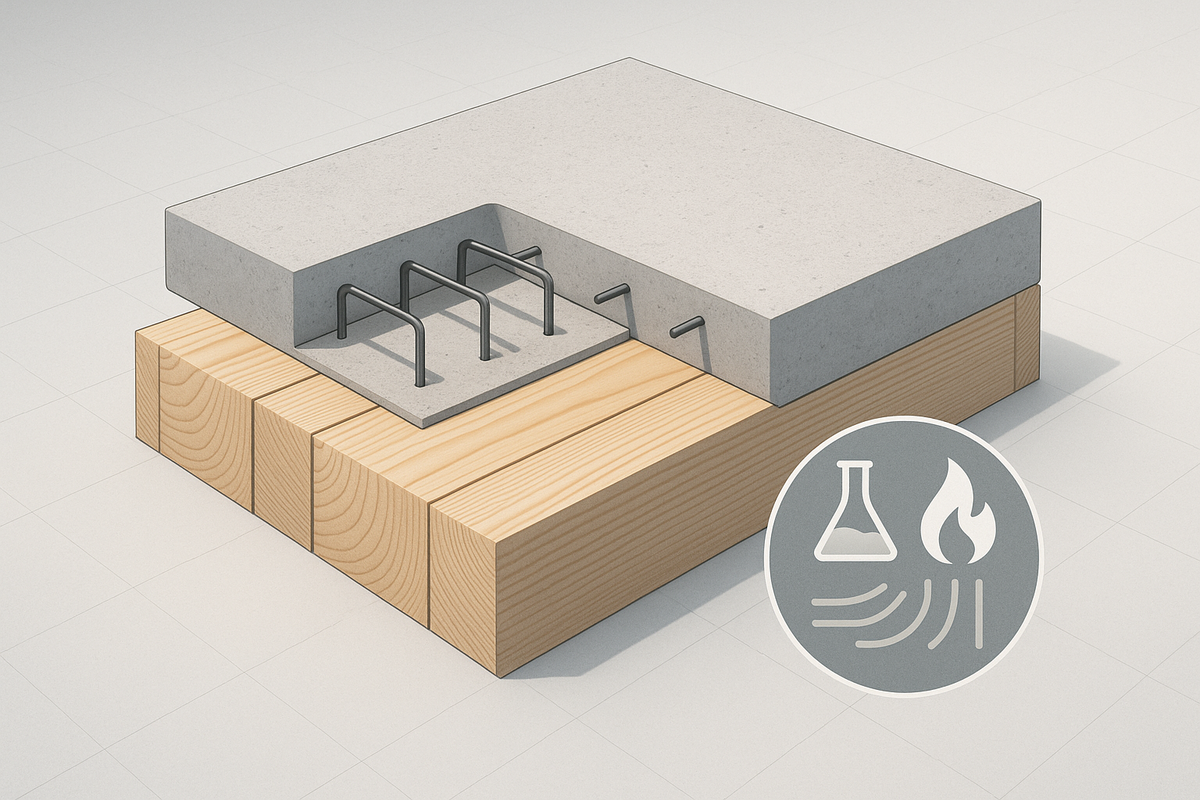

A fa-beton kompozit födémek az elmúlt évtized egyik legtöbbet emlegetett szerkezeti innovációjának számítanak a középmagas irodaházak építése terén. A koncepció vonzereje nyilvánvaló: a fa mint megújuló nyersanyag és a beton mint tartós, nyomásálló szerkezeti elem kombinációja ígéretesen hangzik a fenntarthatóság jelszavával operáló építőiparban.

A valóság azonban árnyaltabb képet mutat. Miközben a gyártók és tervezők lelkesen hivatkoznak az életciklus-elemzés (LCA) alapján kalkulált CO₂-megtakarításokra, a gyakorlati alkalmazás számos olyan kihívást vet fel, amelyeket a szakmai diskurzus gyakran megkerül vagy csak érintőlegesen kezel.

A probléma gyökere a két alapanyag fundamentálisan eltérő viselkedésében rejlik. A fa higroszkopikus természete, azaz nedvességtartalom-függő méretváltozása, valamint a beton lassú zsugorodási és kúszási folyamatai olyan időben változó deformációs interakciót eredményeznek, amely a hosszú távú szerkezeti teljesítmény előrejelzését jelentősen megnehezíti.

Ehhez társul a tűzvédelem kérdése, ahol a két anyag ismét ellentétes válaszokat ad: a fa elszenesedik és keresztmetszetét veszíti, míg a beton hőmérséklet-függő szilárdsági degradációt mutat, de nem ég.

A szabályozási környezet: az Eurocode 5 ambivalens öröksége

Az MSZ EN 1995 szabványcsalád, közismert nevén Eurocode 5, a faszerkezetek tervezésének európai keretrendszere. A szabvány legutóbbi frissítései valóban tartalmaznak részletesebb iránymutatásokat a kompozit szerkezetekre vonatkozóan, azonban a normatív szöveg jelentős mozgásteret hagy a nemzeti mellékleteknek és az egyedi mérnöki megítélésnek. Ez a flexibilitás egyszerre jelent szabadságot és bizonytalanságot.

A szabvány szerkezetéből fakadó egyik alapvető gond, hogy a fa-beton kompozit rendszerek tervezéséhez szükséges kapcsolóelemek viselkedésének leírása nagyban támaszkodik empirikus adatokra és egyszerűsített mechanikai modellekre.

A kapcsolóelemek – legyenek azok fűrészfogas lemezek, csavarok vagy betonozott acél csapok – viselkedése terhelés alatt komplex folyamat, amelyet az európai vizsgálati protokollok nem fednek le minden releváns körülményre.

A dinamikus terhelések, a ciklikus igénybevételek és a hosszú távú relaxációs jelenségek együttes figyelembevétele sok esetben a tervező egyéni felelősségévé válik, ami nem minden esetben párosul a szükséges kísérleti adatbázissal.

Kritikus szempont továbbá, hogy az Eurocode 5 módosított karakterisztikus szilárdsági értékei és parciális biztonsági tényezői a tisztán faszerkezetekre lettek kalibrálva. Kompozit rendszerek esetében a két anyag eltérő biztonsági filozófiája – a fa túlnyomórészt rideg tönkremenetele szemben a beton képlékenyebb viselkedésével – a globális biztonsági szint újragondolását igényelné, amit a jelenlegi szabványkeret csak korlátozottan támogat.

Kapcsolóelemek dilemmája: hol húzódik a méretezhetőség határa?

A fa és beton közötti nyírási kapcsolat kialakítása a kompozit hatás létrejöttének kulcsa. A gyakorlatban alkalmazott megoldások széles spektruma – mechanikus kapcsolóelemektől a betonba ágyazott acél profilokig – azt jelzi, hogy egyetlen optimális technológia nem létezik. Minden megoldás kompromisszum a gyártási költség, a szerelési idő, a hosszú távú tartósság és a szerkezeti hatékonyság között.

A mechanikus kapcsolóelemek, például öntött csavarkapcsolók vagy bebetonozott csapok, jól definiált teherbírási karakterisztikával rendelkeznek, de telepítésük munkaigényes, a faanyagban lyukakat igényelnek, ami a keresztmetszet gyengülését okozza, és jelentős gyártási precizitást követelnek meg.

A fűrészfogas acél lemezek gyorsabb szereléssel kecsegtetnek, de a kapcsolat merevségének időbeli változása nehezen modellezhető, különösen váltakozó nedvességtartalom mellett.

Még problematikusabb a kapcsolóelemek hosszú távú viselkedésének előrejelzése. A fa zsugorodása és duzzadása következtében a kapcsolóelemek körüli kúszás és relaxáció jelentősen csökkentheti a kezdeti előfeszítést vagy kapcsolati merevséget.

A beton öregedése és az acél korrózió kockázata szintén releváns faktor, amit a tervezés során figyelembe kell venni, de amelyre vonatkozóan kevés hosszú távú terepi adat áll rendelkezésre. Az ötven-száz éves tervezési élettartamú irodaépületek esetében ez a bizonytalanság nem elhanyagolható.

Deformációs inkompatibilitás: az állandó konfliktus

A fa és a beton deformációs tulajdonságai között fennálló lényeges különbség a kompozit rendszerek egyik leginkább alulértékelt kihívását jelenti. A beton időfüggő zsugorodása és kúszása, különösen a fiatal betonkorban, jelentős húzóerőket generálhat a faanyagban, ha a két komponens kellően mereven kapcsolódik egymáshoz.

Ez az erőjáték a fa szálirányában is, de különösen a szálirányra merőlegesen kritikus lehet, mivel a fa keresztirányú szilárdsága töredéke a szálirány menti teherbírásának.

A gyakorlati következmény az, hogy a födémszerkezet beépítése utáni első hónapokban, amikor a betonozás utáni kúszás és zsugorodás a legintenzívebb, a szerkezetben nem tervezett feszültségállapotok alakulhatnak ki. Ha a statikus tervező nem veszi figyelembe ezeket a jelenségeket megfelelő részletességgel, az repedésekhez, kapcsolati problémákhoz vagy akár helyi tönkremenetelhez vezethet.

Az Eurocode ugyan tartalmaz kúszási tényezőket és zsugorodási modelleket, azonban ezek kalibrációja nem kifejezetten kompozit szerkezetekre készült, és a két anyag közötti kölcsönhatások pontos számítása sok esetben végeselem-modellezést vagy komplex lépésenkénti analízist igényel, ami túlmutat a mindennapi tervezői gyakorlaton.

További komplikáció, hogy a fa nedvességtartalmának változása szezonális ciklusokban is deformációkat indukál. Egy hagyományos irodaépületben a klímatizálás ugyan stabilizálja a belső légtér páratartalmát, de a szerkezeti fa elemek nedvességtartalma az építési időszakban és az épület használatba vétele előtt jelentősen eltérhet a tervezettől.

Ha a fa elemeket nem kellően száraz állapotban építik be, a későbbi kiszáradás okozta zsugorodás tovább ronthatja a kapcsolat integritását.

Fa–beton kompozit födémek – szakmai idővonal

1
Ígéret vs. valóság
Koncepció és fenntarthatósági narratíva
A fa (megújuló) és a beton (nyomásálló, tartós) kombinációja papíron alacsonyabb beágyazott CO₂-t és karcsúbb födémet ígér. A gyakorlat viszont anyag-összjátékot, hosszú távú viselkedést és kivitelezési részleteket tesz döntővé.
2
Szabványi háttér
Eurocode 5 (MSZ EN 1995) – mozgástér és bizonytalanság
A kompozit kapcsolatok tervezése nagymértékben empirikus adatokon és egyszerűsített modelleken nyugszik. A nemzeti mellékletek és a parciális tényezők faszerkezetre kalibráltak; kompozitnál óvatos biztonságfilozófia szükséges.
3
Kapcsolóelemek dilemmája
Csavarok, csapok, fűrészfogas lemezek
A teherbírás jól definiálható, de a merevség időben változik (kúszás, relaxáció, nedvesség). A telepítés precíz, lyukfúrás gyengítheti a keresztmetszetet; a hosszú távú adatbázis korlátozott.
4
Deformációs inkompatibilitás
Beton zsugorodás/kúszás × fa higroszkóposság
Fiatal beton zsugorodása húzóerőket vihet a fába; a fa keresztirányú szilárdsága alacsony. Szezonális nedvességváltozás tovább növeli a kockázatot; sok esetben lépésenkénti/FE-analízis indokolt.
5
Tűzvédelem paradoxona
Elszenesedés vs. beton hővezetés
A beton nem ég, de átadja a hőt a fára; látszó fa esetén az R60–R90 követelmények teljesítéséhez vastagabb rétegek vagy kémiai tűzgátlás kell, ami mérsékli a karcsúsítási előnyt.
6
LCA és beágyazott karbon
Rendszerhatárok és valós ellátási lánc
A fa forrása, szárítása és a ragasztók karbonlábnyoma, valamint az acél kapcsolóelemek és adalékszerek közelebb vihetik az össz-CO₂-t a vasbetonhoz, ha a teljes életciklust (karbantartás, bontás) nézzük.
7
Akusztikai teljesítmény
Rw és Ln,w célértékek elérése
A tömegrugó-rendszer elvileg kedvező, a hídhangok és lépéshang viszont kritikus. Gyakran szükséges úsztatott réteg és rugalmas alátét; a fa időfüggő tulajdonságai miatt teljesítményromlás is lehetséges.
8
Építési sebesség és gazdaságosság
Előregyártás nyeresége ≠ automatikus gyorsulás
Pontos gyártmányterv, ideiglenes alátámasztás és gondos betonozási technológia kell. Anyag- és munkaerőköltség sokszor magasabb; pénzügyi előny tipikusan „zöld prémium” vagy támogatás mellett jelentkezik.
9
Kivitelezési tanulságok
Koordináció, minőségbiztosítás, utóélet
Milliméteres pozícionálású kapcsolóelemek, esetenként roncsolásmentes vizsgálat szükséges. Az első fűtési szezonban mikrorések jelenhetnek meg; a faszerkezet rendszeres ellenőrzést igényel.
10
Következtetés: kontextus-függő érték
Kockázat–haszon mérleg projekt-specifikusan
Nem „csodaszer”, hanem kompromisszum. Reális előkalkuláció, kockázatelemzés és szabványfejlesztés mellett lehet megbízható alternatíva – különösen karboncélokat priorizáló beruházásoknál.

Tűzvédelmi paradoxon: éghető vagy biztonságos?

A fa inherensen éghető anyag, és ezt a tényt semmilyen marketingkommunikáció nem változtathatja meg. A faszerkezetek tűzvédelmi tervezésének alapelve az, hogy a fa felületén kialakult szénréteg bizonyos mértékig védi a mögöttes, még ép faanyagot, és így a szerkezet redukált keresztmetszettel, de továbbra is teherbíró marad egy meghatározott időtartamon keresztül. Ez az ún. elszenesedési sebesség alapú tervezés.

Kompozit fa-beton födémek esetében azonban a helyzet bonyolultabb. A beton nem éghető, és tűzvédelmi szempontból előnyös, de hővezetési tulajdonságai miatt a tűz hőjét fokozatosan átadja az alatta vagy mögötte lévő faszerkezetnek.

Ha a beton réteg nem kellően vastag, vagy ha a fa elemek a födém alsó síkjában szabadon láthatóak, akkor a fa elszenesedése elkerülhetetlen, és a tűzállósági követelmények csak jelentős túlméretezéssel vagy kémiai tűzgátló kezelésekkel teljesíthetők.

A probléma mélysége akkor válik igazán nyilvánvalóvá, amikor figyelembe vesszük, hogy az irodaházak tűzvédelmi osztályba sorolása és menekülési útvonalak tervezése szigorú követelményeket támaszt. Magyarországon például a középmagas, öt-tíz emeletes épületek általában R60 vagy R90 tűzállóságú födémeket igényelnek, ami azt jelenti, hogy a szerkezetnek hatvan, illetve kilencven percig meg kell őriznie teherbírását, merevségét és integritását tűz esetén.

Tisztán beton vagy acélszerkezetek esetében ez jól kalkulálható, de kompozit rendszereknél a kettős anyag kettős viselkedése és a kapcsolóelemek hőmérséklet-függő degradációja jelentős biztonsági puffert igényel, ami szükségszerűen csökkenti a keresztmetszet hatékonyságát és így az anyagmegtakarítás mértékét is.

Beágyazott karbon: a zöld marketingstratégia árnyoldalai

A fa-beton kompozit rendszerek legnagyobb eladási érve a jelentősen alacsonyabb beágyazott széndioxid érték, amit az LCA számítások alapján kommunikálnak. A fa mint bioalapú anyag valóban széntároló, és gyártása jóval kevesebb energiát igényel, mint a cement előállítása, amely a beton legkritikusabb környezeti tényezője. A számítások azonban gyakran figyelmen kívül hagynak vagy csak súlyozatlanul kezelnek több kulcsfontosságú tényezőt.

Először is, a fa származási helye és az erdőgazdálkodás minősége alapvetően befolyásolja a karbonmérleget. Ha a faanyag túlhasznált erdőkből vagy nem megfelelően menedzselt ültetvényekről származik, a környezeti előny elenyészik. A FSC vagy PEFC tanúsítványok ugyan keretet adnak, de önmagukban nem garantálják, hogy az adott projekt fája valóban fenntartható forrásból származik.

Másodszor, a faanyag feldolgozása, szárítása, kezelése és szállítása szintén energiaigényes folyamat. A rétegelt ragasztott faszerkezetek (glulam) vagy keresztirányban rétegelt fa (CLT) panelek gyártása során alkalmazott ragasztóanyagok petrolkémiai eredetűek, és előállításuk nem elhanyagolható karbonlábnyomot hordoz.

A betonban alkalmazott adalékszerek és a kapcsolóelemek acélja szintén hozzáadódik a végső karbonegyenlethez, így a kompozit szerkezet karbonlábnyoma közelebb kerül a hagyományos vasbeton szerkezetekhez, mint ahogy azt a marketing anyagok sugallják.

Harmadszor, az LCA módszertan erősen függ a rendszerhatároktól és az alkalmazott feltevésektől. Ha az elemzés csak az A1-A3 életciklus szakaszokat vizsgálja, vagyis a nyersanyag-kitermeléstől a gyártásig terjedő fázist, de nem veszi figyelembe az épület élettartama alatti karbantartási igényeket, a végső bontást és újrahasznosítást, akkor a kép töredékes marad.

A faszerkezetek karbantartása és esetleges cseréje az élettartam során gyakrabban lehet szükséges, mint betonszerkezeteké, ami az összkarbonmérleget kedvezőtlenül befolyásolhatja.

Akusztikai teljesítmény: a valódi tesztpálya

Az akusztika az a terület, ahol a fa-beton kompozit rendszerek valóban ambivalens képet mutatnak. Egyrészt a kompozit szerkezet elméleti előnye, hogy a többrétegű felépítés és az eltérő sűrűségű anyagok kombinációja kedvező hangszigetelést eredményezhet. A beton tömege elnyeli az alacsony frekvenciájú zajokat, míg a fa rezgéscsillapító tulajdonságai a magasabb frekvenciatartományban hasznosak.

A gyakorlat azonban azt mutatja, hogy az akusztikai teljesítmény erősen függ a kivitelezés minőségétől és a részletképzéstől. A fa-beton határfelület mentén kialakuló hídhangok – különösen, ha a kapcsolóelemek merev acélszerkezetként viselkednek – képesek áthangolni a rezgéseket egyik anyagból a másikba, csökkentve ezzel a hangszigetelési hatékonyságot.

A lépéshangterhelés elleni védelem, amely irodaházakban kritikus komfortparaméter, szintén problematikus lehet, ha a födémszerkezet túlságosan könnyű vagy rugalmas.

Az irodaházak akusztikai követelményei szigorúak, különösen a belső terek között. A léghangszigetelés tekintetében a jellemző elvárás Rw ≥ 52-55 dB, míg a lépéshangszint tekintetében Ln,w ≤ 50-53 dB. Ezeket az értékeket fa-beton kompozit rendszerrel elérni nem lehetetlen, de gyakran kiegészítő akusztikai rétegek beépítését igényli, például úsztatott padlóburkolatot vagy rezgéselnyelő rugalmas alátéteket, amelyek ismét növelik a födém összvastagságát és anyagköltségét.

A probléma egy másik aspektusa, hogy a faanyag mint szerveződő biológiai struktúra idővel változtatja merevségét és csillapítási tulajdonságait, különösen akkor, ha nedvességtartalom-ingadozásnak van kitéve. Ennek következtében az épület akusztikai teljesítménye az idő múlásával romlhat, amit az Eurocode vagy más tervezési szabványok nem kezelnek explicit módon.

Építési sebesség és gazdaságosság: ígéret és valóság

A fa-beton kompozit rendszerek egyik leggyakrabban hangoztatott előnye, hogy gyorsabb építést tesznek lehetővé, mivel a faszerkezeti elemek jelentős része előregyártható, és a helyszíni szerelés így rövidebb időt vesz igénybe, mint a hagyományos monolit vasbeton födémek építése. A valóságban azonban az építési sebességet számos tényező befolyásolja, amelyek nem mindig kedveznek a kompozit megoldásnak.

A faszerkezeti elemek előregyártása valóban időmegtakarítást jelent, de csak akkor, ha a tervezési fázis kellően részletes és pontos. A fa elemek gyári gyártása szoros tűréshatárokkal történik, és bármilyen tervezési hiba vagy méreteltérés a helyszínen komoly problémákat okozhat. A hagyományos betonszerkezetek zsaluzása nagyobb rugalmasságot enged meg, és a helyszíni kiigazítások könnyebben megvalósíthatók.

Másodszor, a kompozit födémek építése során a faszerkezet feletti beton réteg betonozása különleges figyelmet igényel. A betonozás során ügyelni kell arra, hogy a beton súlya és a betonozás dinamikus hatásai ne okozzanak túlzott deformációt vagy károsodást a faszerkezetben.

Ez gyakran ideiglenes támasztékokat vagy keretek alkalmazását teszi szükségessé, ami csökkenti a gyorsaság előnyét. Emellett a beton bedolgozása során biztosítani kell, hogy a beton teljesen kitöltse a kapcsolóelemek környékét, és ne maradjanak levegőzárványok, ami különleges vibrálási technikákat igényelhet.

A gazdaságossági kérdés szintén árnyalt. A fa-beton kompozit rendszerek anyagköltsége általában magasabb, mint a hagyományos vasbeton födémeké, különösen akkor, ha minőségi, tanúsított faanyagot használnak. A munkaerőköltség szintén eltérő: míg a faszerkezeti munkák gyakran specializált szakértelmet igényelnek, a betonozás és vasalás szélesebb körben elérhető szakmunkásképességek.

A nettó jelenérték számítások, amelyek figyelembe veszik az anyag-, munkaerő-, logisztikai- és finanszírozási költségeket, sok esetben nem mutatnak egyértelmű előnyt a kompozit megoldások javára, hacsak a projektnek nincs kiemelt jelentősége a karbonlábnyom csökkentésében, és erre külön támogatás vagy piaci felár nem érhető el.

Gyakorlati tapasztalatok: az élvonal csöndes tanulságai

Azok a projektmenedzserek, statikus tervezők és építési vállalkozók, akik már megvalósítottak fa-beton kompozit irodaházakat, gyakran említenek olyan tanulságokat, amelyek ritkán kerülnek bele a műszaki cikkekbe vagy gyártói katalógusokba. Az egyik legfontosabb tapasztalat az, hogy a sikeres megvalósítás rendkívül szoros koordinációt igényel a tervezési és kivitelezési szakaszok között.

A kapcsolóelemek pontos pozícionálása kritikus, és már néhány centiméteres eltérés is jelentős mechanikai következményekkel járhat. A helyszíni minőségellenőrzés igénye jóval magasabb, mint hagyományos szerkezeteknél, ami nem minden alvállalkozó vagy kivitelező számára megszokott.

A minőségbiztosítás során gyakran szükséges nemcsak vizuális ellenőrzés, hanem roncsolásmentes vizsgálati módszerek alkalmazása is, például ultrahangos vizsgálat a kapcsolóelemek bebetonozásának ellenőrzésére.

Másik fontos tanulság, hogy az épület felmelegedési periódusában, különösen az első fűtési szezonban, a fa-beton határfelületeken mikro-repedések jelenhetnek meg, amelyek nem feltétlenül szerkezeti problémák, de esztétikai szempontból zavaróak lehetnek. Ezek kezelése utólagos burkolati rétegekkel vagy fugahidak alkalmazásával megoldható, de ezek tervezését előre figyelembe kell venni.

A karbantarthatóság szintén problematikus terület. Egy vasbeton födém évtizedekig igénymentes tud maradni, míg a faszerkezeti elemek időszakos ellenőrzést igényelnek, különösen a nedvesség behatolás vagy rovarfertőzés kockázata miatt. Az irodaházak üzemeltetői nem mindig vannak felkészülve ezekre a speciális karbantartási feladatokra.

Környezeti és társadalmi kontextus: kinek szól a kompozit?

A fa-beton kompozit rendszerek elterjedése nem pusztán műszaki kérdés, hanem társadalmi és gazdasági kontextusba ágyazott döntés is. Az építőipar hagyományosan konzervatív szektor, ahol az új technológiák bevezetése lassú, és az elfogadás kulcsa a bizonyított teljesítmény és a biztosítói, jogi háttér biztonsága.

Jelenleg a fa-beton kompozit irodaházak építése főként olyan fejlesztőknek és befektetőknek vonzó, akik kifejezetten zöld épületcertifikációt kívánnak szerezni, például LEED vagy BREEAM minősítést, ahol a karbonlábnyom számít a pontszámításban.

Ez azonban szűk piaci szegmenst jelent, és a szélesebb körű elterjedéshez szükség lenne olyan szabályozási ösztönzőkre vagy piaci mechanizmusokra, amelyek konkrét gazdasági előnyt biztosítanak a kompozit megoldások választása esetén.

A szakmai társadalom megosztott. Vannak, akik a kompozit rendszereket a jövő útjának tekintik, és aktívan kutatják a további fejlesztési lehetőségeket, míg mások szkeptikusak maradnak a hosszú távú teljesítményt illetően, és inkább a bevált megoldásokat preferálják.

A műszaki egyetemek Tartószerkezeti Tanszékei fontos szerepet játszhatnak abban, hogy a következő generációs mérnökök megalapozott ismeretekkel rendelkezzenek a kompozit rendszerekről, de a jelenlegi oktatási anyagok és kutatási programok még nem kellően részletesek.

Nem mindenhova megfelelő

A fa-beton kompozit födémek nem csodaszerek, hanem kompromisszumok halmaza. A technológia valós előnyökkel rendelkezik a karbonlábnyom csökkentésében, ha gondosan tervezik és megfelelő körülmények között építik meg, azonban számos műszaki, gazdasági és gyakorlati kihívással is szembesül, amelyek korántsem triviálisak.

A sikeres alkalmazás kulcsa az, hogy a tervező mérnökök és építtetők reálisan mérlegeljék a projekt specifikus körülményeit, ne essék áldozatául a marketinghype-nak, és alapos kockázatelemzést végezzenek. A szabványok fejlesztése és a hosszú távú terepi adatok gyűjtése elengedhetetlen ahhoz, hogy a fa-beton kompozit rendszerek valóban megbízható alternatívává váljanak a hagyományos szerkezetekkel szemben.

Végső soron a technológia nem jó vagy rossz, hanem kontextusfüggő. Az a kérdés, hogy egy adott irodaház projekt esetében megéri-e a befektetést, komplex válaszokat igényel, és nem redukálható egyetlen CO₂ százalékra vagy egy marketing szlogenre. A szakmai diskurzusnak éppen ezt az árnyaltságot kellene tükröznie.
